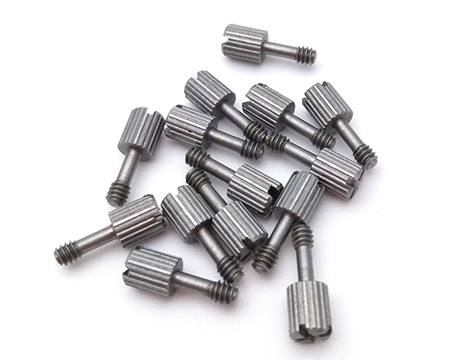

作为一家定制生产非标异形螺丝的供应商，经常需要绘制图纸给客户进行确认，那么不锈钢异形螺丝的图纸要怎么绘制呢？
首先，绘制出改不锈钢异型螺丝的外形图，长度，公称直径等；其次，在制作3D图中，然后在技术要求注明，异形螺纹按照3D图来制作；最后，尽量让异形螺丝接近标准，出具螺距、螺纹大径、中径、底径等参数，使看图纸的人都能清楚明白。
不锈钢异型螺丝画头部：根据螺丝头部的形状和比例画出头部形状，然后画出螺丝的槽型。还有一部分不可以忘记，就是螺丝头部的顶视图。这样螺丝的头部就画出来了。
画不锈钢异型螺丝螺纹：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。相邻两牙侧面间的夹角称为牙型角。常用普通螺纹的牙型为三角形，牙型角为60°。
如果您需要定制不锈钢异型螺丝，我们可以为您免费提供图纸，同时也可以提供样品。
