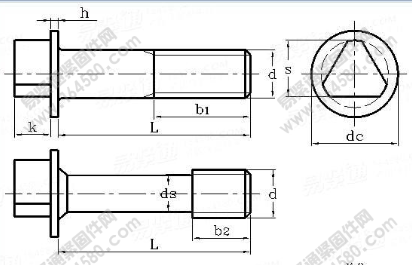

DIN22424-1990三角头带垫螺钉是一款属于防盗螺丝系列，因为三角槽形与普通十字槽螺丝，内六角槽螺丝，内梅花槽螺丝不同，内三角螺丝的槽形是比较特殊的槽形，具有一定的防盗效果，这款DIN22424-1990三角头带垫螺钉也是比较少见的一款螺丝紧固件，头部有带垫片。如图所示：
DIN22424-1990三角头带垫螺钉国标号规定的规格尺寸在M4-M24之间，是属于大螺丝紧件，m1-m10之间的三角头带垫螺钉的规格比较常用，M12以下的三角头带垫螺钉则比较少见，大部分螺丝厂家生产的规格尺寸也大多数是在m2-m6之间。这个规格范围内的螺丝使用最多。
| 公称直径d | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | |
| 螺距P | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | |
| b2 | max | 5.5 | 6.5 | 8.8 | 10.8 | 12.1 | 14.1 | 18.5 | 22.5 | 26.5 |
| min | 5 | 6 | 8 | 10 | 12 | 14 | 17 | 21 | 25 | |
| h | max | 2.1 | 2.1 | 2.1 | 2.4 | 2.9 | 3.1 | 3.6 | 4.1 | 5.1 |
| min | 1.9 | 1.9 | 1.9 | 2.2 | 2.7 | 2.9 | 3.4 | 3.9 | 4.7 | |
| dc | max | 8.7 | 10.2 | 12.2 | 15.2 | 18.2 | 22.2 | 28.2 | 35.3 | 42.3 |
| min | 8.3 | 9.8 | 11.8 | 14.8 | 17.8 | 21.8 | 27.8 | 34.7 | 41.7 | |
| ds | max | 3 | 3.9 | 4.6 | 6.2 | 7.7 | 9.2 | 12.7 | 16.2 | 19.2 |
| min | 2.8 | 3.7 | 4.4 | 6 | 7.5 | 9 | 12.5 | 16 | 19 | |
| s | max | 6.5 | 8 | 9.75 | 11.75 | 14.5 | 16 | 20 | 25 | 30 |
| min | 6.3 | 7.8 | 9.55 | 11.55 | 14.3 | 15.8 | 19.8 | 24.8 | 29.8 | |
| k | max | 3.1 | 4.1 | 4.6 | 6.1 | 7.7 | 9.2 | 11.7 | 14.2 | 17.2 |
| min | 2.9 | 3.9 | 4.4 | 5.9 | 7.3 | 8.8 | 11.3 | 13.8 |
16.8 |
|
