常用于金属板材，木制品行业。“钻尾自攻螺丝”又称“钻尾螺丝”“钻尾螺钉”“自钻螺丝” 在北方，也有人又称为“燕尾螺丝”。英文名叫：SELF DRILLING SCREWS 。除了DIN7504-p十字槽沉头自攻自钻螺钉这个标准号之外，它还有另一个执行标准，是国标GB/T 15856.1-2002.德标DIN7504N-1995，日标JIS B 1124-2003.

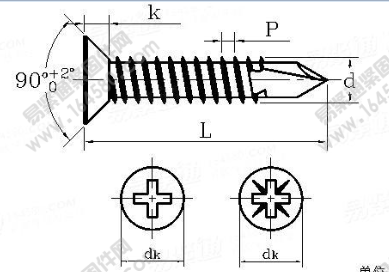

这种十字槽沉头自攻自钻螺丝带有钻尾尖,尖部像麻花钻头而得名,在装配时螺钉能自行钻出中心孔子,然后借助于临近的螺纹部分在载体上孔内自攻挤削出与之配合的螺纹,故称为自钻自攻螺丝.如图所示：
规格尺寸下图：
| 公称直径d | 螺距 P | dk |
k max |
槽号 | |
| max | min | ||||
| ST2.2 | 0.8 | 3.8 | 3.5 | 1.1 | 0 |
| ST2.9 | 1.1 | 5.5 | 5.2 | 1.7 | 1 |
| ST3.5 | 1.3 | 7.3 | 6.9 | 2.35 | 2 |
| ST4.2 | 1.4 | 8.4 | 8 | 2.6 | |
| ST4.8 | 1.6 | 9.3 | 8.9 | 2.8 | |
| STS.5 | 1.8 | 10.3 | 9.9 | 3 | 3 |
| ST6.3 | 1.8 | 11.3 | 10.9 | 3.15 | |
| ST8 | 2.1 | 15.8 | 15.4 | 4.65 | 4 |
| ST9.5 | 2.1 | 18.3 | 17.8 | 5.25 | |
