有时螺栓在出货时检验时，会发现部分的螺栓表面有裂缝。它大多数的清晰地出现在螺栓头部的表面。可能会含有其他夹杂物。而这种裂缝的形成有可能是在铸造时或者在其他成型工艺或热处理的过程中，由于螺栓受到外界的应力而造成的，当螺栓工作再次加热时通常由于氧化皮的剥落耐使用裂缝变死。
那么如果螺栓出现裂缝是因为什么原因呢，其外观表现又是如何的，今天Special Screw China螺丝厂家就来简单的介绍一下：

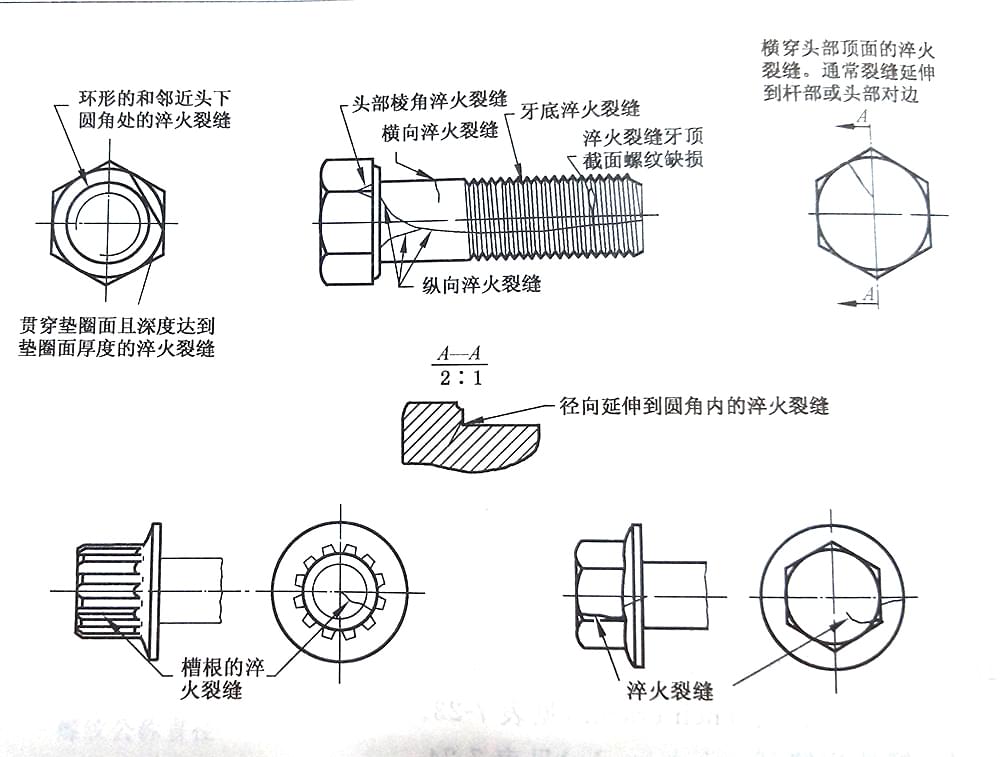

上图中的这种裂缝出现在螺栓的头部，很有可能是在热处理过程 中，由于过高的热应力和应变，都可能产生的淬火 裂缝 ，淬火裂缝 通常是不规则相交，无规律方向 的呈现在螺栓紧固件的表面。当然这种情况下，无论是任何深度，任何长度或任何部位的淬火 裂缝 都是不允许存在的。

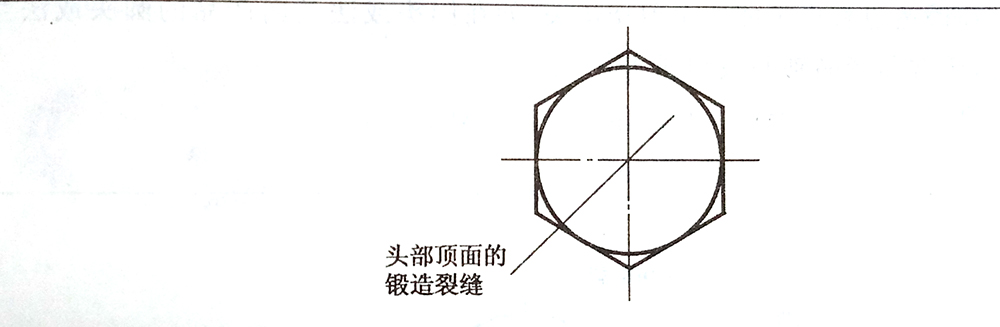

最常见的就是头部顶面出现的铸造裂缝 ，这种裂缝造成的原因可能是在切料或铸造的工序中产生产的，并位于螺栓与螺钉的头部顶面。这种情况在螺丝的生产过程中是可以避免的，大多数是在调试生产时，未能将机器设备调整到合适的地步，力过大或者是模具不适用都有可能是造成以上这种情况出现。

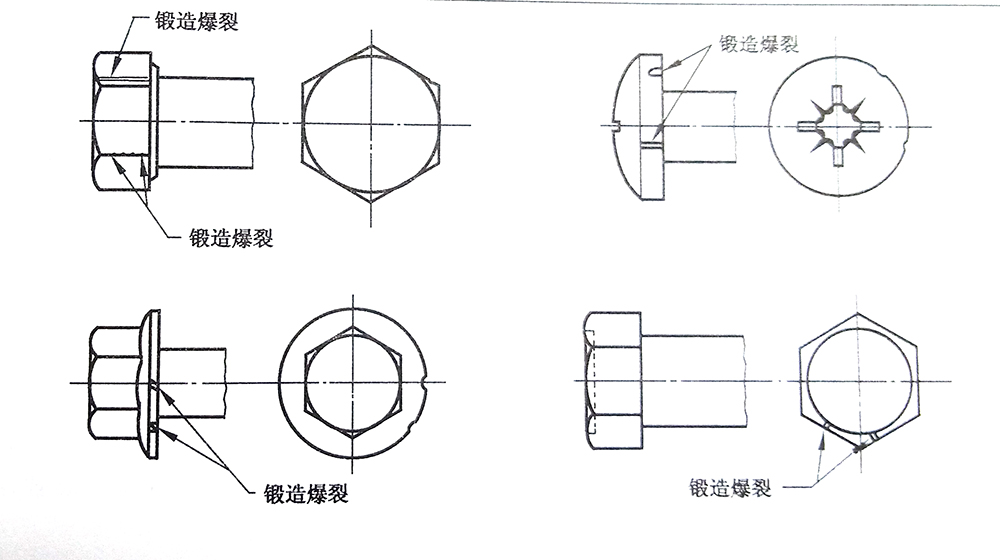

上图中的这种现象属于铸造爆裂，它是在铸造过程 中产生铸造爆裂，如在螺栓和螺钉六角头的对角上，或在法兰面或圆头产品的圆周上，或在凹穴头部隆起部分出现。
六角头及六角法兰面螺栓和螺钉，六角法兰面螺栓和螺钉的法兰面上的铸造爆裂，不应该延伸到螺栓头部的顶面和顶圆（倒角圆）或螺栓 头下支承面内，对角上的铸造爆裂，不应使用对角宽度减小到低于规定的最小尺寸，
螺栓 和螺钉凹穴头部隆起部分的铸造爆裂，其宽度不应超过0.06d或深度低于凹穴部分，圆头螺栓和螺钉及六角法兰面螺栓，螺栓和螺钉的法兰面和圆头圆周上的铸造爆裂不应超过以下极限 ，

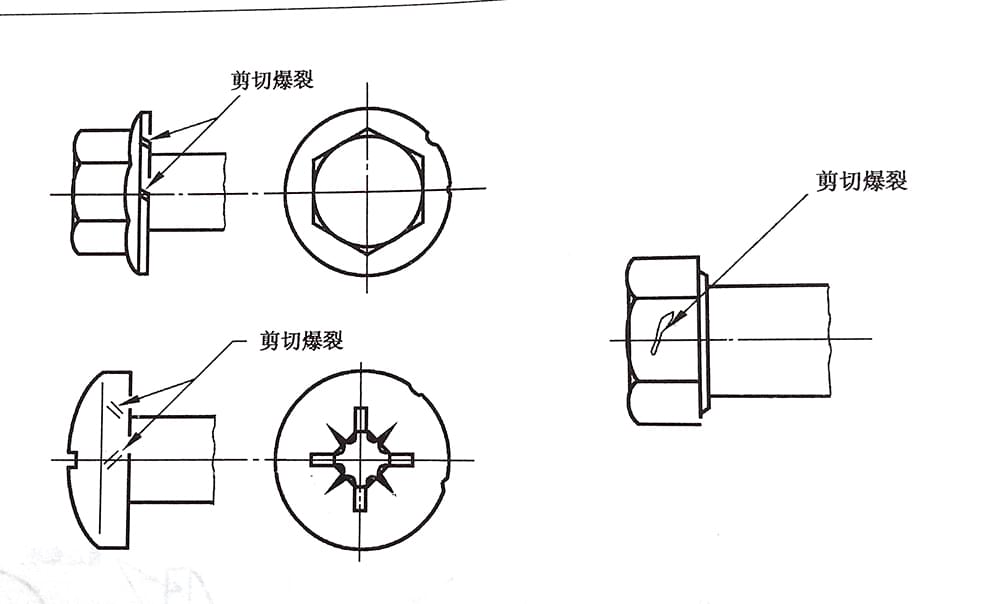

在铸造过程中可能产生剪切爆裂，如在圆头或法兰面产品的圆头或法兰面的圆周上出现，通常和产品轴心线约成45°。疓切爆裂也可能产生在六角头产品的对边平台上。
扫一扫!
