在定制螺丝时，我们一般会要求客户提供图纸或是样版，才会生产，因为图纸上标注的螺丝规格，尺寸，头型 ，槽型，材质等螺丝的信息都会体现在图纸上面。但是很多时候，客户在标注螺丝规格尺寸时，由于对螺丝的不甚了解，发过来的图纸有些数据是不全的，经常还会再次沟通螺丝的要求。那么标准的螺丝图纸标注是什么样的呢？今天Special Screw China螺丝厂家就来简单的介绍一下，螺丝，螺柱，螺栓的标注方式 及要求

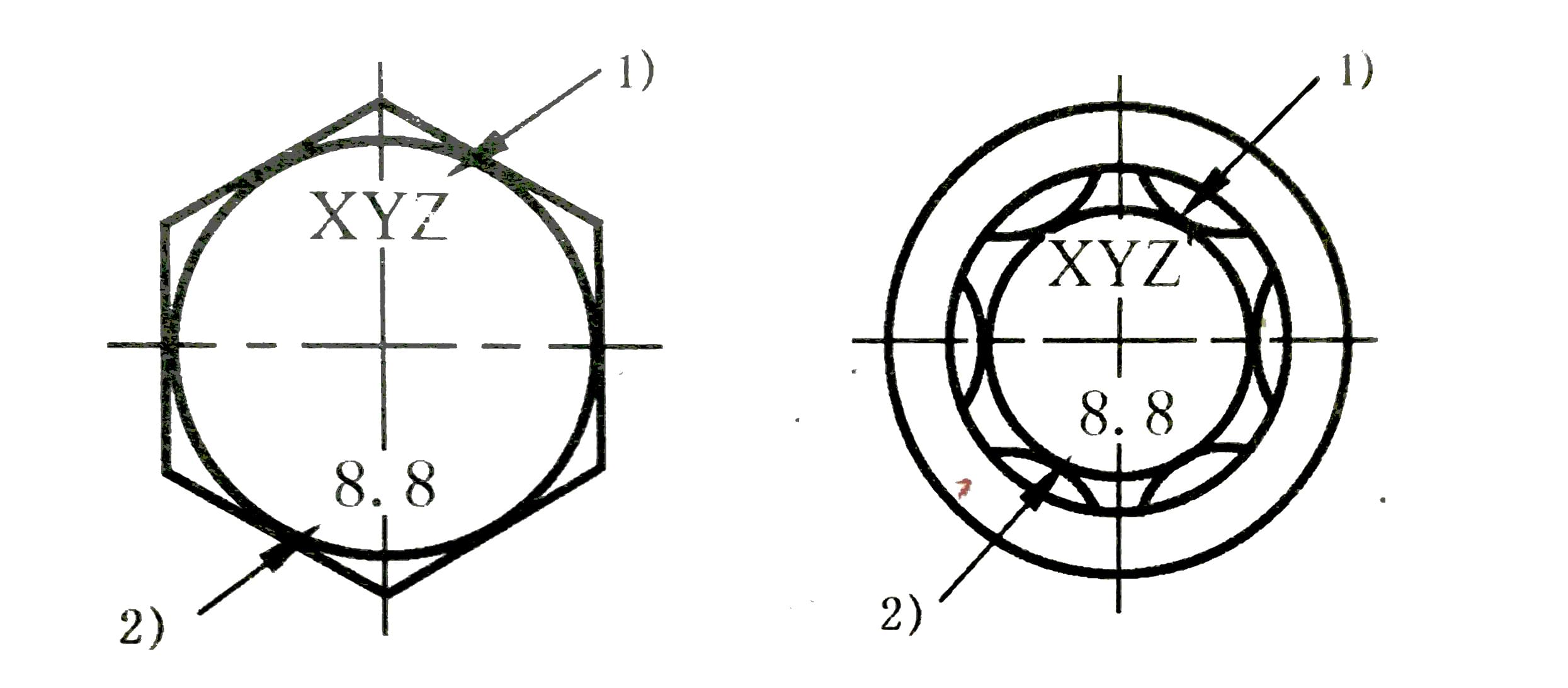

| 六角头和六角花形头螺丝、螺柱和螺钉 |
|
对所有性能等级的产品，标志是强制性的、最好在头部顶面用凸字或凹字标志，或在头部侧面用凹字标志。对带法兰面的螺栓或螺钉，应在法兰 面上标志。对公称直径d>5mm的产品要求标志对性能等级为8.8及其以上的产品，标志是强制性的。最好XYZ在头部顶面用凸字或凹字标志，或在头部侧面用凹字标志。对公称直径d>5mm的产品要求标志 |

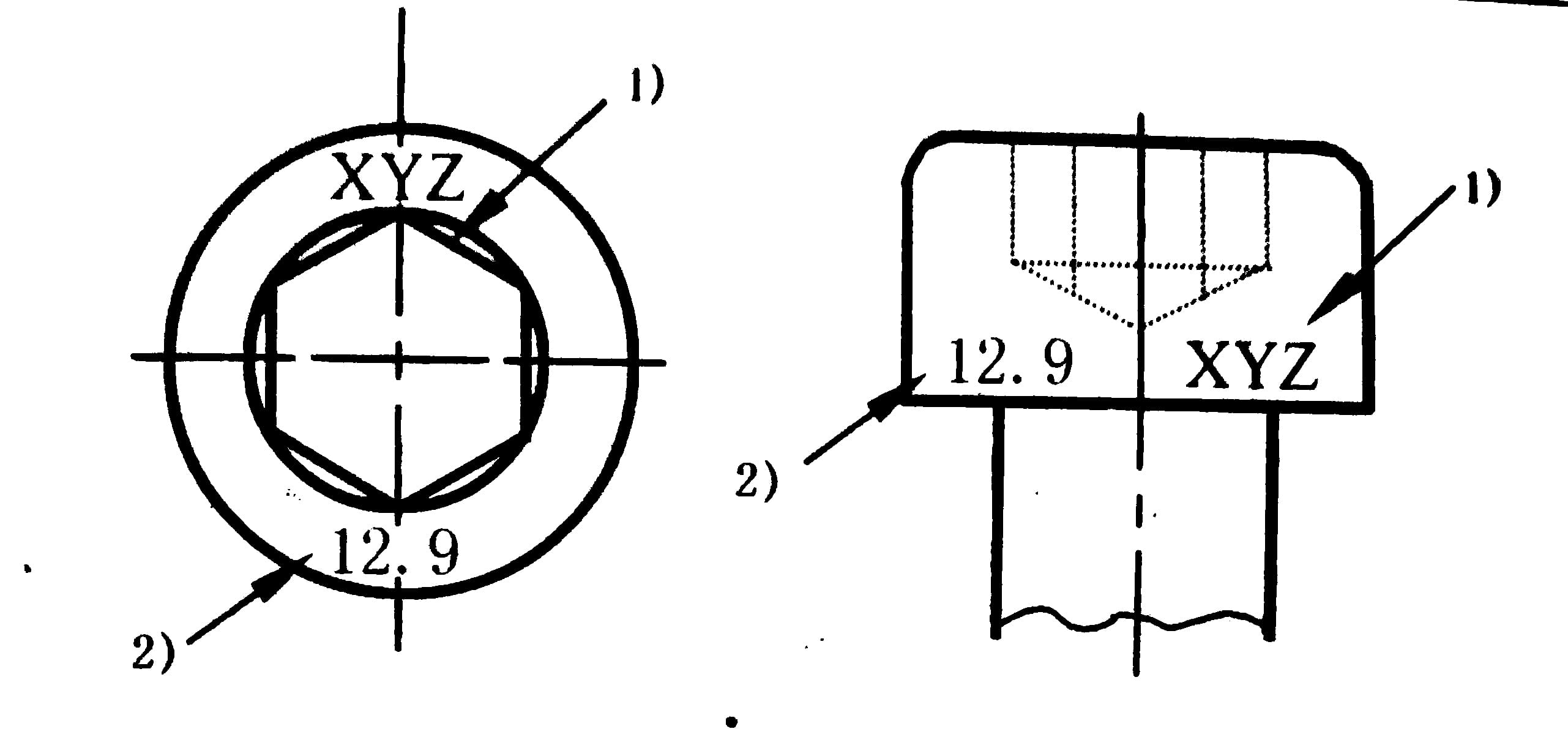

| 内六角和内六角花形圆柱头螺丝、螺钉 |
|
对性能等级为8.8及其以上的产品，标 志是强制性的。在头都顶面用凸字成凹字标志。对公称直径d≥Smm 的产品要 求标志 |
|

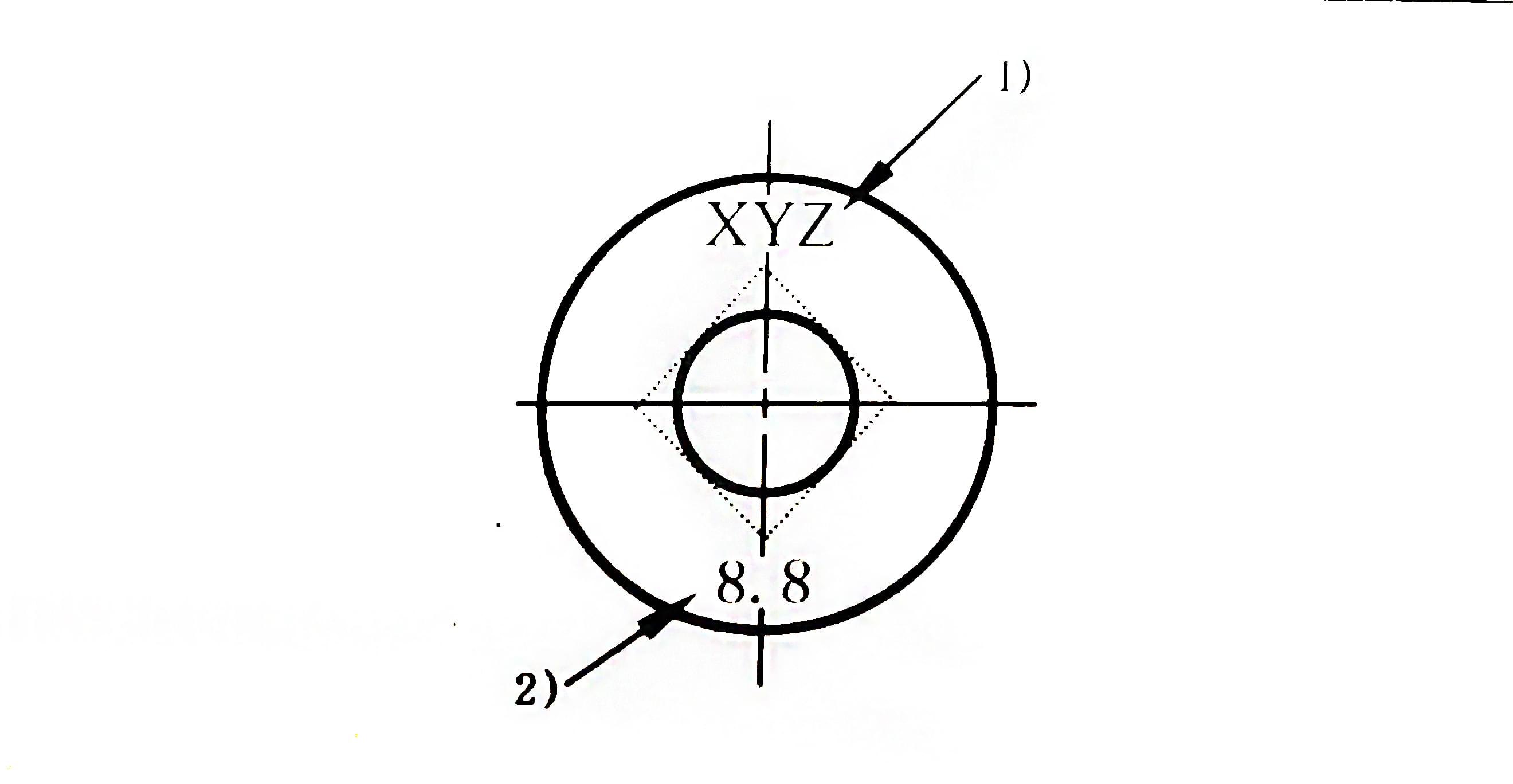

圆头方颈螺栓 |
|
对性能等级为8.8及其以上的产品，标 志是强制性的。最好在头部顶面用凸字或凹字标志,或在头部侧面用凹字标志。对公称直径d=5mm 的产品要求标志对性能等级为8.8及其以上的产品，标志是强制性的。在头部顶面用凸字或凹字标志。对公称直径d≥2 5mm 的 产 品 要 求标志 |

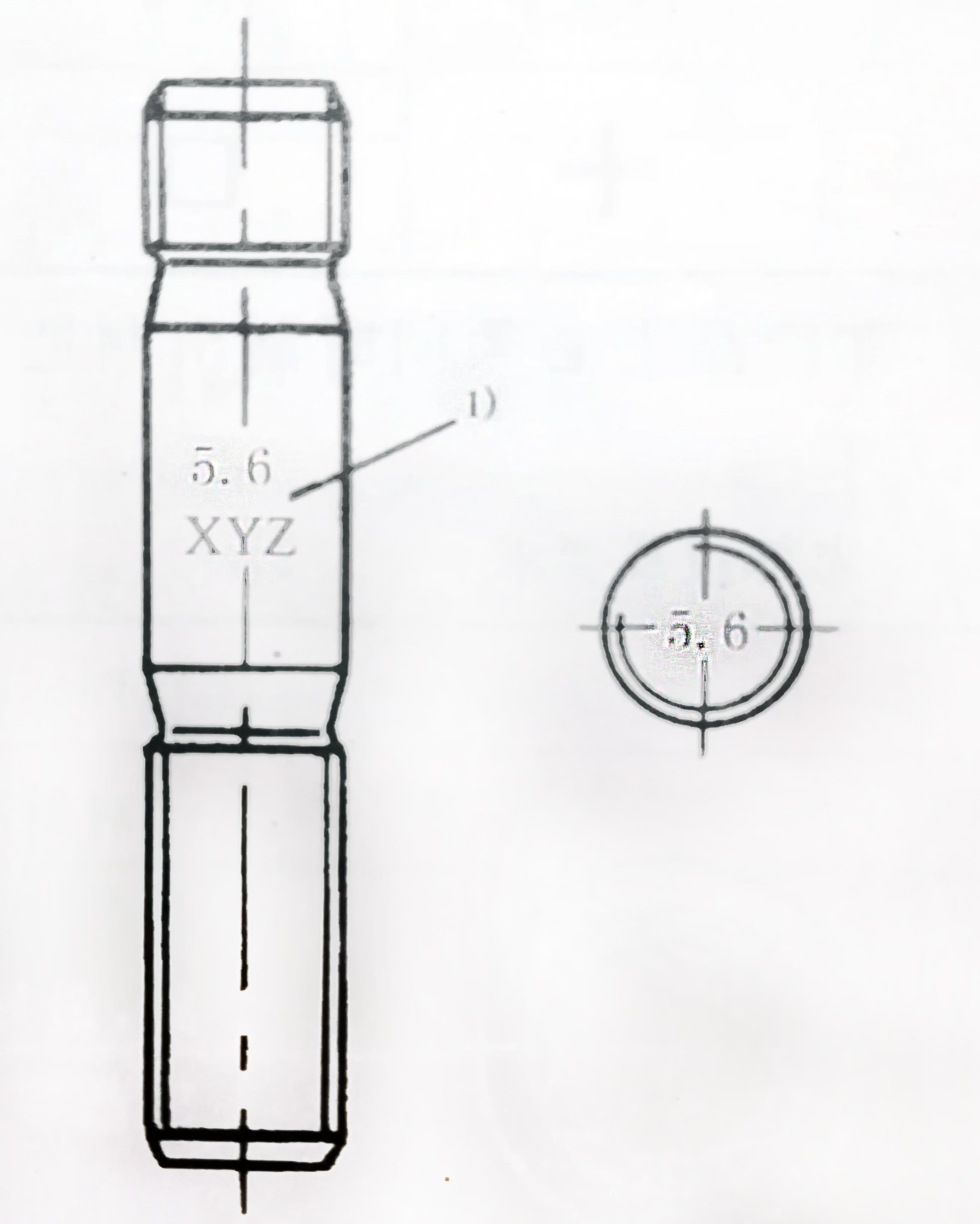

| 螺柱 |
|
对公称直径d>5mm,性能等级为5.6.8.8 及其以上的产品要求标志。在螺柱无 螺纹杆部用凹字标志。如在无螺纹杆部不可能标志，则在螺柱拧人螺母端允许仅标志性能等级。对过盈配合的螺柱，应在拧人螺母端只标志制造者识别标志(如有可能时) |

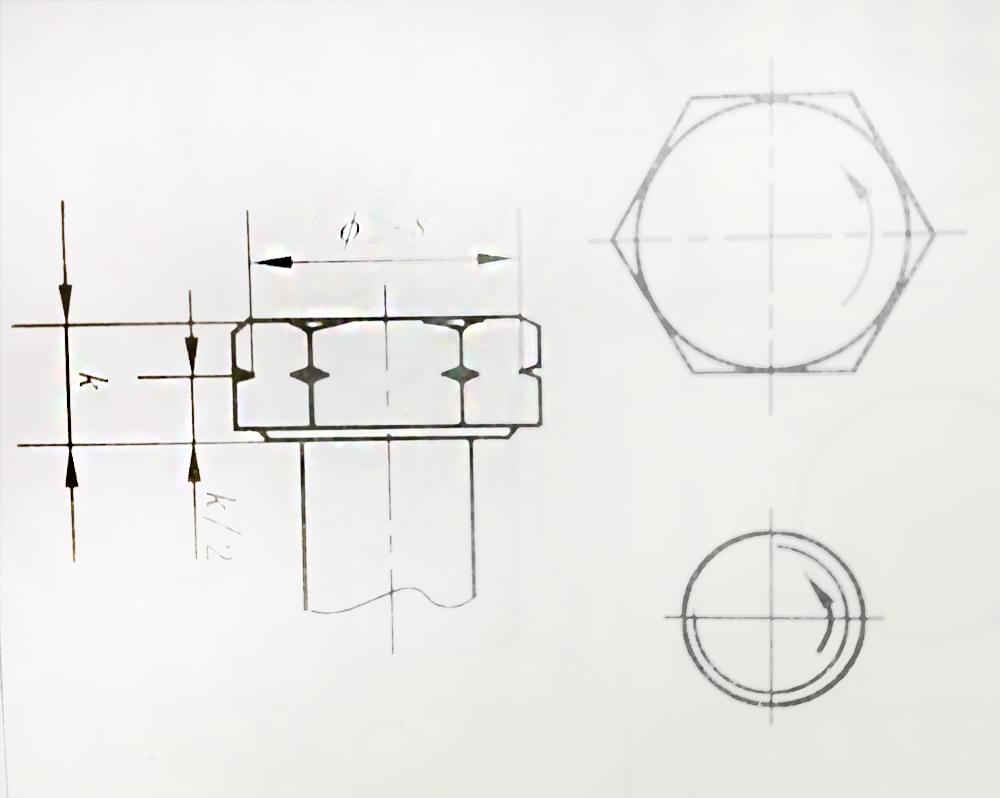

| 左旋螺纹零件的标志 |
|
在头部顶面或末端进行标，对于螺杜，标志应在拧人螺母端。允许采用在扳拧部分校角处开槽标志 |
以上为常用的螺丝，螺栓，螺钉的规格 表示方式 ，还有其他特殊螺丝的表示方式后续Special Screw China螺丝生产厂家还会不定时的更新，
