美标螺丝螺纹量规的标准主要有：
1.ASME B1 1-2003.统一英寸制螺纹
2.ASMEB1.2-1983 统一英寸制螺纹的量规和测量。
美标螺丝的基本要求

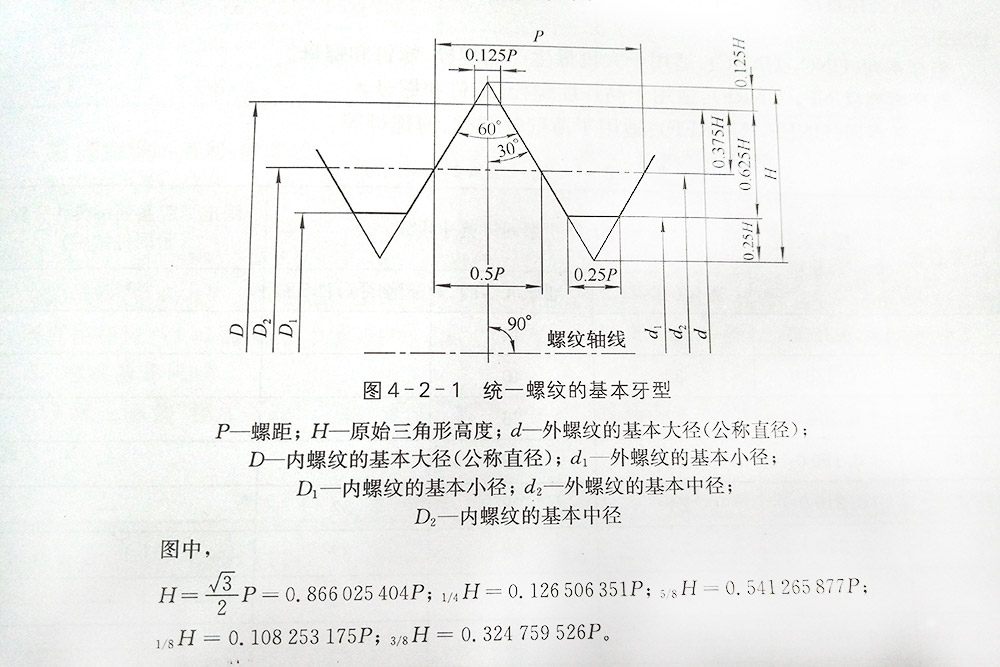

1.螺纹牙型，美标螺纹的基本牙型如下。

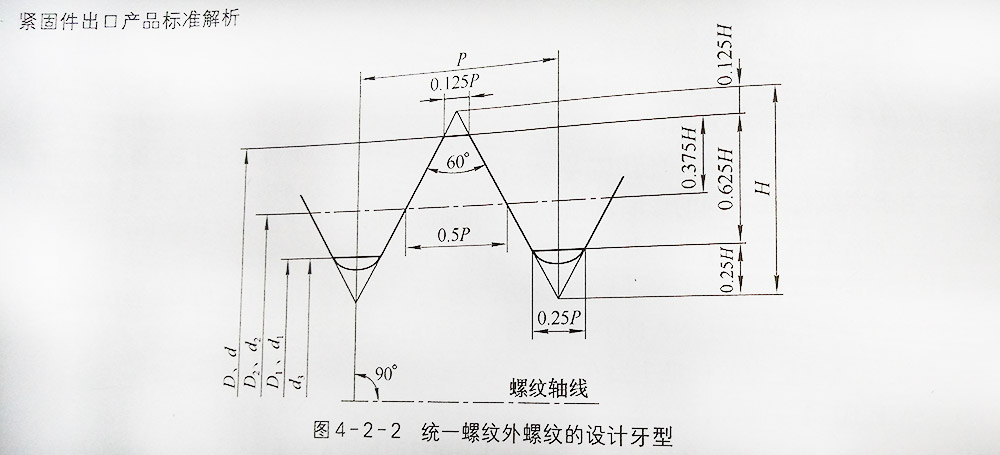

美标螺丝螺纹的设计牙型：1，外螺纹的设计牙型，外螺纹牙型一般要求牙底为圆弧形状，如果圆弧半径不小于0.108P，这种螺纹的代号为UNR，对于高可度外螺纹紧固件必须采用UNR螺纹，美标螺纹统一螺纹外螺纹的牙型如下图
2.内螺纹的设计牙型，美标螺纹内螺纹的设计牙型与统一螺纹基本牙型基本相同，但内螺纹对牙底圆弧半径没有要求。
美标螺纹的直径与螺距系列，

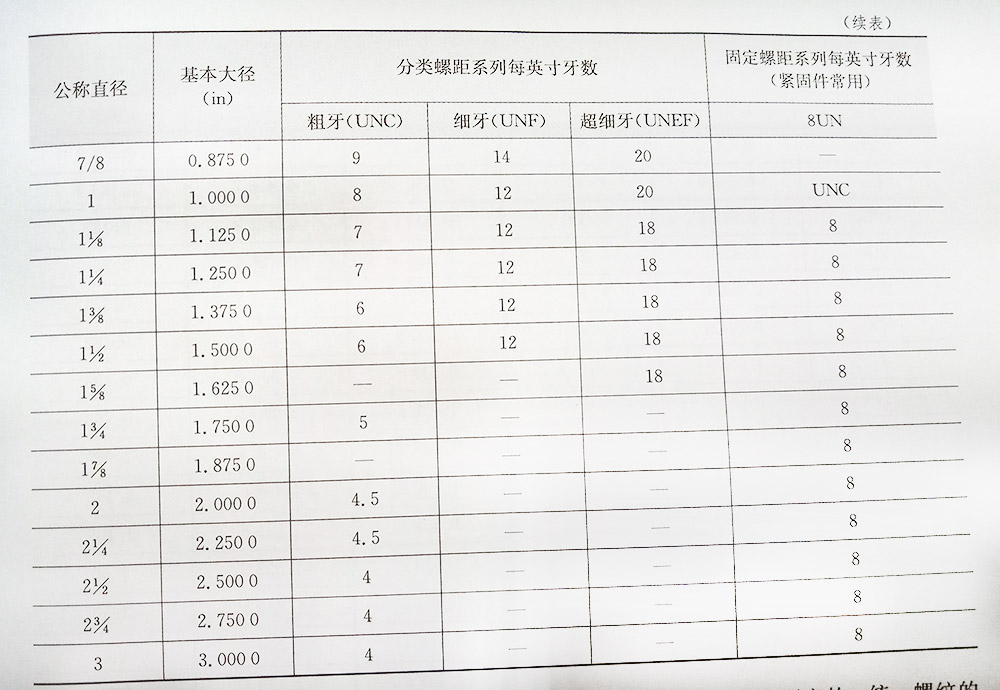

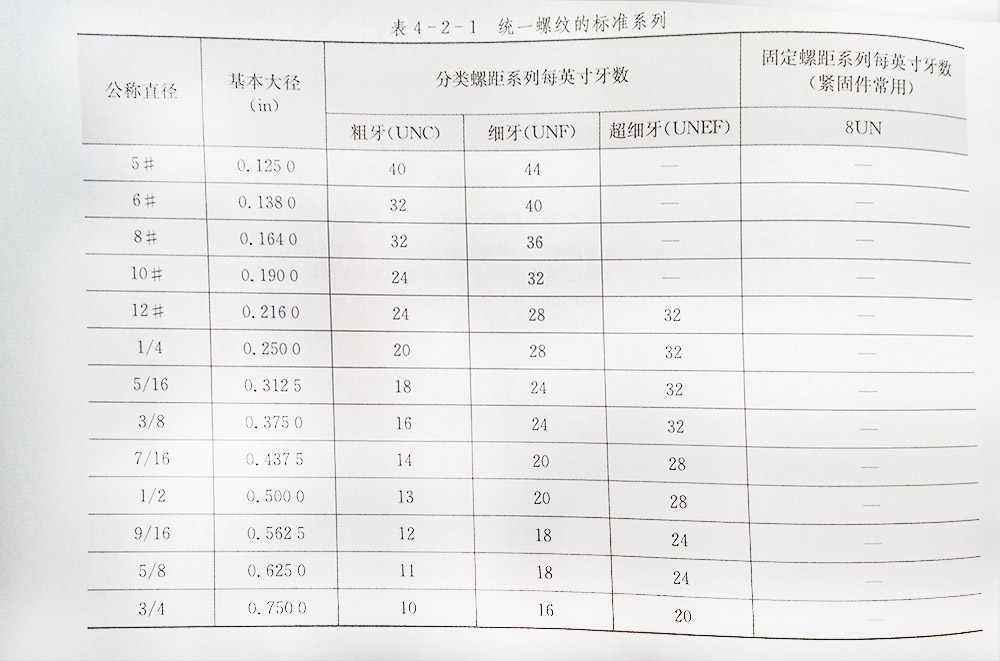

1.标准系列，美标是因为的标准系列包括了“分类螺距系列”和“固定螺距系列”两个系列。其中分类螺距系列，又有以下三种，粗牙——unc系列，细牙——unf系列，超细牙——unef系列。例如，公称直径1/2in的紧固件，每英寸13牙为unc，每英寸20牙为unf，每英寸28牙为UNEF,粗牙系列适用于大批量生产的螺栓，螺钉和螺母 ，细牙系列，适用于高强度螺栓，螺钉和螺母 。超细牙系列，适用于薄壁管螺纹，薄螺母等。
固定螺距系列，顾名思义固定 螺距系列的螺距，在一个系列中是固定不变的，统一螺纹的固定螺距有八种，4UN,6UN ,8UN,12UN,16UN,20UN.28UN 和32UN，其中紧固件常用的8UN,即每英寸8牙系列。在紧固件中，常用8UN代替1in以上大直径螺栓，螺钉和螺母 的粗牙螺纹系列。
特殊系列，美标螺纹比较常用的特殊系列是UNS或UNRS系列，对于薄壁管修的中的螺纹，当直径在1/4~1in范围中，推荐选用每英寸27牙的特殊系列的美标螺纹，即UNS系列螺纹。

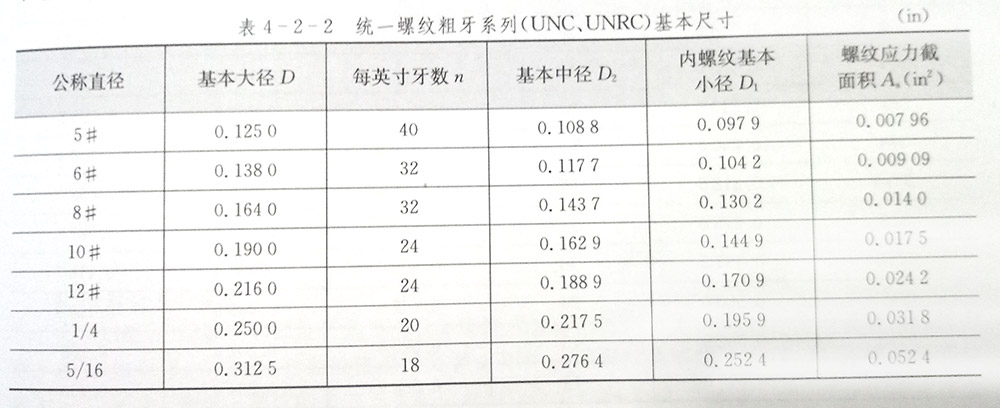

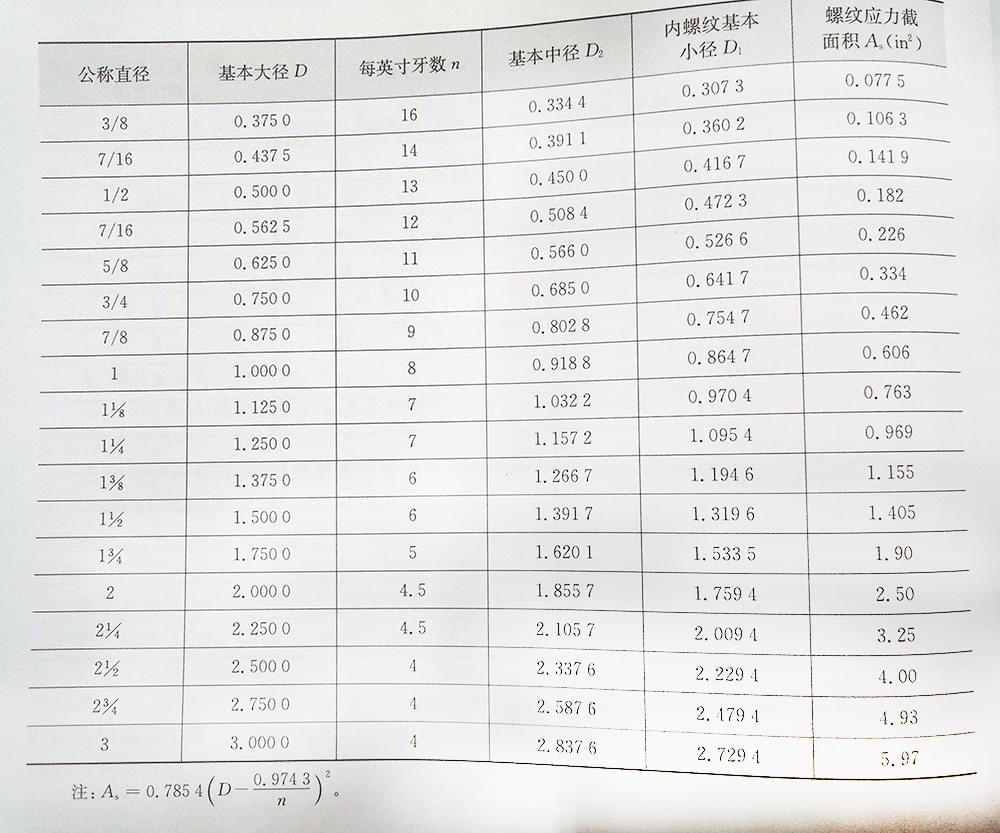

美标螺丝螺纹基本尺寸如下：
