在螺丝厂家内，除了遍地是螺丝外，常见的就是螺丝图纸了，客户想要咨询价格，要生产螺丝紧固件，都要与螺丝厂家确认生产螺丝紧固件的规格及尺寸。图纸则是必须要有的。
那么当我们手上拿到客户给到的一张图纸时，我们怎么看呢?怎么从图纸中标注的规格尺寸找到我们需要的螺丝数据？今天Special Screw China螺丝厂家就来简单的介绍一下螺丝紧固件的图纸怎么看。

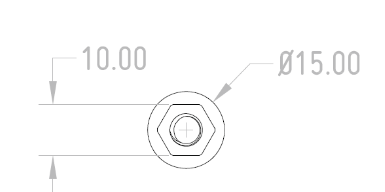

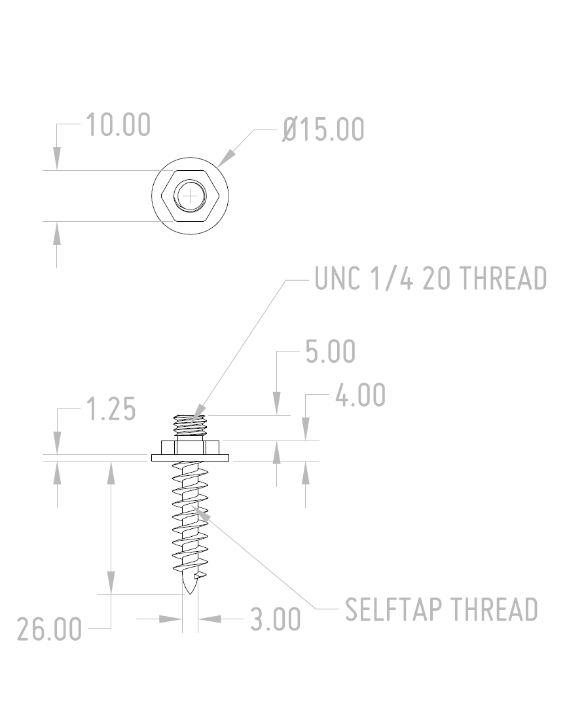

首先我们来看一个简单的图纸（上图），这是一张算是很简单的图纸，我们在图纸中一眼就能看到其螺丝的外观是什么形状的，图中上方的是螺丝从上往下看的正面图
我们可以从上图中看到，上方是是个六角头，六角对边直径是10mm,六角头下方是圆形，圆形直径是15

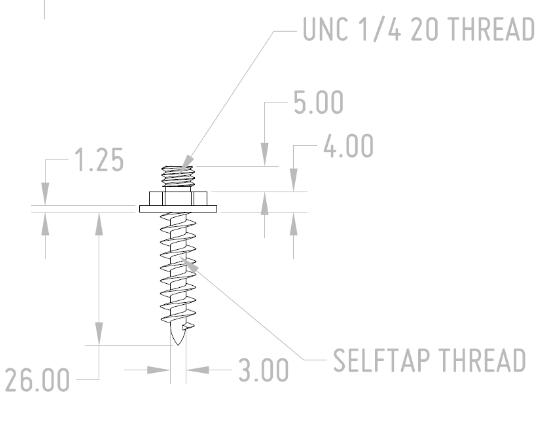

再结合下面的螺丝正面图，我们就可以很容易的知道螺丝的外形及螺丝的规格尺寸，
我们从上至下开始看， 上右标注的是螺纹螺距的要求，1/4 20的牙距，往下的5mm数据指的是六角与上方的长度，再往下的4mm指的是圆形加六角的厚度，再左边的1.25mm的数据指的是圆形的厚度，那么我们就知道，六角螺母的厚度为2.75.
再往下方的26mm，它指螺丝的长度，底部到圆形位置的长度，及螺丝的直径为3mm,
螺丝图纸要标注螺丝的基本信息，每个部分的规格及尺寸要求。
