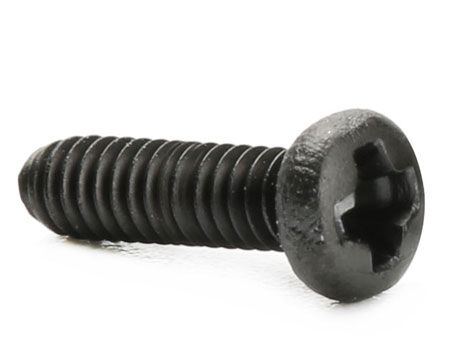

为了降低圆头十字槽机丝螺丝在装配时候的风险，在做表面处理的时候，会严格控制镀层的厚度，确保电镀之后的螺丝紧固件不会超过客户的公差。
表1 镀层厚度
μm
|
公称镀层厚度 |
有效镀层厚度 |
||
|
局部厚度 min |
批平均厚度 |
||
|
min |
max |
||
|
3 |
3 |
3 |
5 |
|
5 |
5 |
4 |
6 |
|
8 |
8 |
7 |
10 |
|
10 |
10 |
9 |
12 |
|
12 |
12 |
11 |
15 |
|
15 |
15 |
14 |
18 |
|
20 |
20 |
18 |
23 |
|
25 |
25 |
23 |
28 |
|
30 |
30 |
27 |
35 |
如果圆头十字槽机丝螺丝公称长度l＞5d，在测量批平均厚度的时候，应使用小于表1规定的公差镀层厚度，见表2
表2 普通螺纹镀层厚度的上偏差值
|
螺纹P/mm |
粗牙螺纹公称直径d/mm |
外螺纹 |
||||||||||||||
|
公差带位置g |
公差带位置f |
公差带位置e |
||||||||||||||
|
基本偏差/μm |
镀层厚度/μm max |
基本偏差/μm |
镀层厚度/μm max |
基本偏差/μm |
镀层厚度/μm max |
|||||||||||
|
1) |
2) |
1) |
2) |
1) |
2) |
|||||||||||
|
所有公称长度 |
公称长度l/mm |
所有公称长度 |
公称长度l/mm |
所有公称长度 |
公称长度l/mm |
|||||||||||
|
L≤5d |
5d＜l≤10d |
10d＜l≤15d |
L≤5d |
5d＜l≤10d |
10d＜l≤15d |
L≤5d |
5d＜l≤10d |
10d＜l≤15d |
||||||||
|
0.2 |
1 1.2 |
-17 |
3 |
3 |
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
0.25 |
1 1.2 1.4 |
-18 |
3 |
3 |
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
0.3 |
1.4 |
-18 |
3 |
3 |
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
0.35 |
1.6 1.8 |
-19 |
3 |
3 |
3 |
3 |
-34 |
8 |
8 |
5 |
5 |
|
|
|
|
|
|
0.4 |
2 |
-19 |
3 |
3 |
3 |
3 |
-34 |
8 |
8 |
5 |
5 |
|
|
|
|
|
|
0.45 |
2.2 2.5 |
-20 |
5 |
5 |
3 |
3 |
-35 |
8 |
8 |
5 |
5 |
|
|
|
|
|
|
0.5 |
3 |
-20 |
5 |
5 |
3 |
3 |
-36 |
8 |
8 |
5 |
5 |
-50 |
12 |
12 |
10 |
8 |
|
0.6 |
3.5 |
-21 |
5 |
5 |
3 |
3 |
-36 |
8 |
8 |
5 |
5 |
-53 |
12 |
12 |
10 |
8 |
|
0.7 |
4 |
-22 |
5 |
5 |
3 |
3 |
-38 |
8 |
8 |
5 |
5 |
-56 |
12 |
12 |
10 |
8 |
|
0.75 |
4.5 |
-22 |
5 |
5 |
3 |
3 |
-38 |
8 |
8 |
5 |
5 |
-56 |
12 |
12 |
10 |
8 |
|
0.8 |
5 |
-24 |
5 |
5 |
3 |
3 |
-38 |
8 |
8 |
5 |
5 |
-60 |
15 |
15 |
12 |
10 |
|
1 |
6 7 |
-26 |
5 |
5 |
3 |
3 |
-40 |
10 |
10 |
8 |
5 |
-60 |
15 |
15 |
12 |
10 |
|
1.25 |
8 |
-28 |
5 |
5 |
3 |
3 |
-42 |
10 |
10 |
8 |
5 |
-63 |
15 |
15 |
12 |
10 |
|
1.5 |
10 |
-32 |
8 |
8 |
5 |
5 |
-45 |
10 |
10 |
8 |
5 |
-67 |
15 |
15 |
12 |
10 |
|
1.75 |
12 |
-34 |
8 |
8 |
5 |
5 |
-48 |
12 |
12 |
8 |
8 |
-71 |
15 |
15 |
12 |
10 |
注：1）测量局部厚度时，镀层厚度的最大值
2）测量批平均厚度时，镀层厚度的最大值
提供的粗牙螺距信息仅为方便使用，决定特性的是螺距。
当要求较高的抗腐蚀性能时，沉积镀层厚度大于表2数值或者圆头十字槽机丝螺丝螺距小于表2数值的时候，需要将螺纹尺寸制出特殊的极限和公差。
