按照SAE 」78-1988《自攻自钻螺丝钉》标准规定自攻自钻螺钉应满足实质上，类似于SAE」81标准的材料化学成分、热处理、抗扭强度、韧性和消除氢脆的要求。由于钻削的需要，表面硬度和芯部硬度(比SAE J81标准)要稍高些。螺钉还应进行钻削一拧入试验，即螺钉必须能在规定的时司内，在规定厚度和硬度的钢板上，钻出孔并形成内螺纹。
自攻自钻螺丝钉的适用范围：
SAE 」78标准规定了一般用途碳钢自攻自钻螺丝钉的尺寸技术要求，也包括性能要求。标准的目的是要使符合规定机械性能要求的碳钢自攻自钻螺丝钉在装配中，能钻出孔并同时成形或切削出与自身相连接的螺纹，而螺钉自身螺纹不产生变形和脱扣。
二、自攻自钻螺丝钉的型式和应用
该标准包括的两种自钴自攻螺钉代号和说明如下
1.BSD型
]35D型自攻自钻螺丝钉为自攻螺纹。其名!{头端}部分为2型和3型两种，以适用表9一5-6中所列出的不同厚度板材。
2.CSD型
CSD型自攻自钻螺丝钉为机螺纹。其直径一螺距组合近似于统一螺纹。其钻头端部分为匕型和3型两种，以适用表9-5-6中所列出的不同厚度板材。CSD型螺钉的螺纹不需要进行测量，但应符合该标准规定的尺寸要求。这类螺钉用于采用机螺纹比自攻螺纹更有利的场合。
3.头部形状

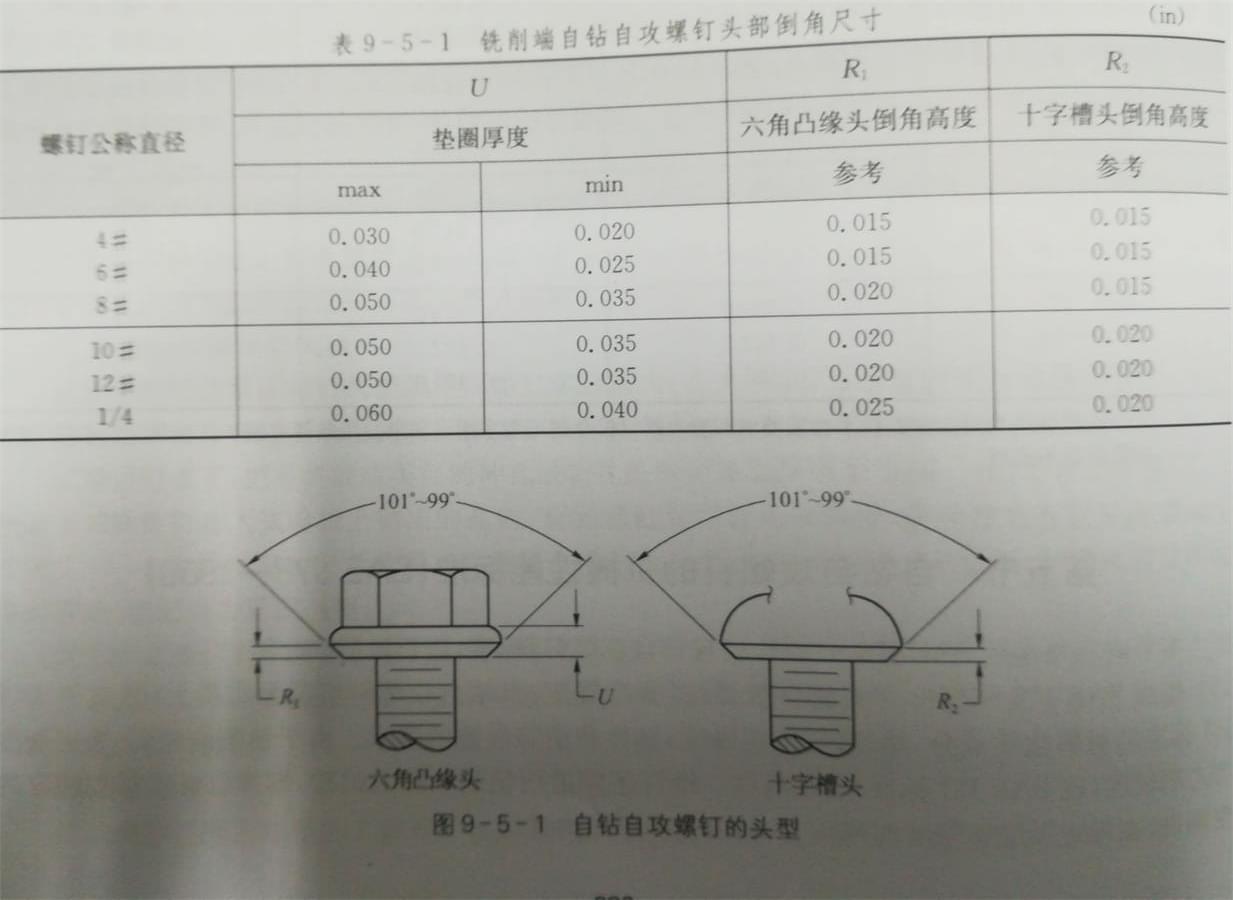

该标准规定的适用于自攻自钻螺丝钉的头部形状为ASME B18.6.3所包括的那些头型。其中开槽头和六角头(无凸缘)不推荐用于自攻自钻螺丝钉。自攻自钻螺丝钉的头型下图所示。
