有的客户在定制m5不锈钢长螺丝的时候，他只知道自己需要的尺寸是什么，但是对于根据尺寸做出来的图纸却是看不懂的，然后厂家根据图纸生产出来的螺丝，客户到实际装配的时候才会发现哪里出了问题。那么螺丝的图纸需要怎么看呢？

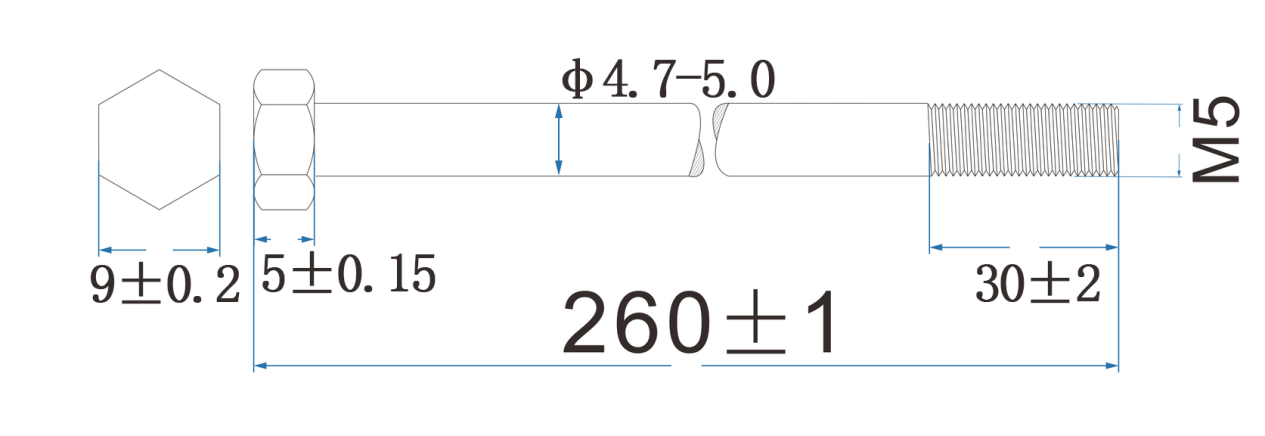

以这个图纸为例。
从图纸上我们可以看到的信息是螺丝的尺寸是M5*260，外六角，机丝半螺纹。外六角对边是9mm，允许的公差是+0.2mm/-0.2mm，即8.8mm-9.2mm，头部厚度是5mm，公差是+0.15mm/-0.15mm，即4.85mm-5.15mm，杆部直径是4.7mm-5.0mm，螺纹长度是30mm，公差是+2mm/-2mm，即28mm-32mm，螺丝长度公差是+1mm/-1mm，即259mm-261mm。
虽然m5不锈钢长螺丝的螺纹是M5，但是并不是指螺纹是5mm，M5只是一个标准，实际上螺纹直径是4.83mm-4.98mm。这种没有特殊标注的话，一般指的是粗牙，粗牙的螺纹直径范围就是这个尺寸，并且粗牙的牙距是0.8mm。
如果客户在螺纹部分标注的是M5*0.5-6G，表示的是牙距是0.5mm，使用6G的通止规，并且螺纹直径范围是4.874mm-4.98mm。现在您会看m5不锈钢长螺丝的图纸了吗？
