国标内六角螺丝是很常用的螺丝紧固件，它的标准号涵盖了大大小小的规格尺寸，Special Screw China整理了常用的内六角螺栓的标准规格号，以供参考：

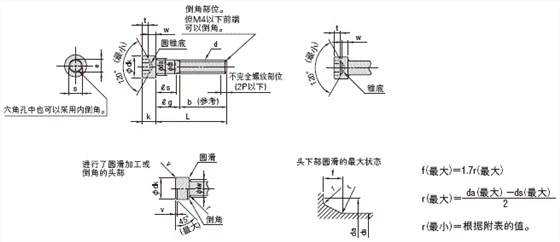

1.内六角螺丝各部位的尺寸及标注

内六角螺丝规格表

单位：mm

螺纹的公称直径(d)(2)			M3	M4	M5	M6	M8	M10	M12	(M14)
螺栓的螺距(P)			0.5	0.7	0.8	1	1.25	1.5	1.75	2
b	参考		18	20	22	24	28	32	36	40
dk	最大(基准尺寸)*		5.5	7	8.5	10	13	16	18	21
	最大**		5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33
	最小		5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67
da	最大		3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7
ds	最大(基准尺寸)		3	4	5	6	8	10	12	14
ds	最小		2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73
e	最小		2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72
f	最大		0.51	0.60	0.60	0.68	1.02	1.02	1.45	1.45
k	最大(基准尺寸)		3	4	5	6	8	10	12	14
k	最小		2.86	3.82	4.82	5.70	7.64	9.64	11.57	13.57
r	最小		0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6
s	公称(基准尺寸)		2.5	3	4	5	6	8	10	12
	最小		2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032
	最大(1)	1栏	2.580	3.080	4.095	5.140	6.140	8.175	10.175	12.212
	最大(1)	2栏	2.560	3.080	4.095	5.095	6.095	8.115	10.115	12.142
t	最小		1.3	2	2.5	3	4	5	6	7
v	最大		0.3	0.4	0.5	0.6	0.8	1	1.2	1.4
dw	最小		5.07	6.53	8.03	9.38	12.33	15.33	17.23	20.17
w	最小		1.15	1.4	1.9	2.3	3.3	4	4.8	5.8

螺纹的公称直径(d)(2)			M16	(M18)	M20	(M22)	M24	(M27)	M30
螺栓的螺距(P)			2	2.5	2.5	2.5	3	3	3.5
b	参考		44	48	52	56	60	66	72
dk	最大(基准尺寸)*		24	27	30	33	36	40	45
	最大**		24.33	27.33	30.33	33.39	36.39	40.39	45.39
	最小		23.67	26.67	29.67	32.61	35.61	39.61	44.61
da	最大		17.7	20.2	22.4	24.4	26.4	30.4	33.4
ds	最大(基准尺寸)		16	18	20	22	24	27	30
ds	最小		15.73	17.73	19.67	21.67	23.67	26.67	29.67
e	最小		16.00	16.00	19.44	19.44	21.73	21.73	25.15
f	最大		1.45	1.87	2.04	2.04	2.04	2.89	2.89
k	最大(基准尺寸)		16	18	20	22	24	27	30
k	最小		15.57	17.57	19.48	21.48	23.48	26.48	29.48
r	最小		0.6	0.6	0.8	0.8	0.8	1	1
s	公称(基准尺寸)		14	14	17	17	19	19	22
	最小		14.032	14.032	17.050	17.050	19.065	19.065	22.065
	最大(1)	1栏	14.212	14.212	17.230	17.230	19.275	19.275	22.275
	最大(1)	2栏	14.142	14.142	17.230	17.230	19.275	19.275	22.275
t	最小		8	9	10	11	12	13.5	15.5
v	最大		1.6	1.8	2	2.2	2.4	2.7	3
dw	最小		23.17	25.87	28.87	31.81	34.81	38.61	43.61
w	最小		6.8	7.7	8.6	9.5	10.4	12.1	13.1

注(1)：s(最大)的1栏适用于强度8.8及10.9的内六角螺丝及性状A2-50、A2-70不锈钢螺丝的内容，2栏适用于强度12.9内六角螺丝，内容。但也可以根据用户及螺丝生产厂家相互之间的协议，强度12.9内六角螺丝的内容也可以适用1栏。
螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状的内六角螺丝内容。
注(2)：内六角螺丝的螺纹公称直径中带括号的尽量不要使用。

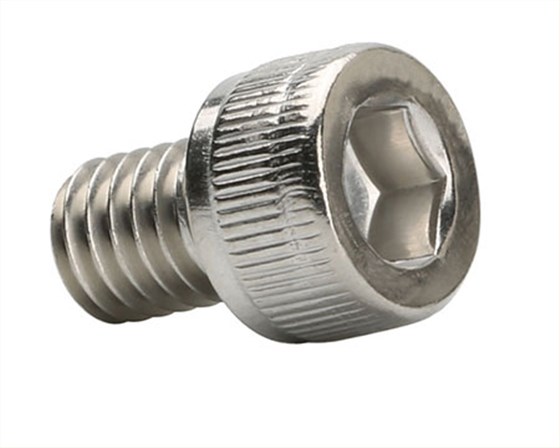

备注：1.内六角螺丝头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。此时，dk(最大)为该表中的带**的数值。
此外，需要没有滚花的货时，订货人必须指定。但该dk(最大)为该表中带*的数值。

2.对于螺纹的公称直径建议使用的公称长度(?)为粗线框内的内容。
如果?比虚线位置短的为全螺纹，杆部的不完全螺纹长度约为3P。
3.公称长度(?)比虚线位置长的话，?g(最大)及?s(最小)根据下式决定。
?g(最大)=公称长度(?)-b
?s(最小)=?g(最大)-5P

非标不锈钢螺丝非标内六角螺丝

2.内六角螺丝的L和?s及?g

单位：mm

螺纹的公称直径(d)			M3		M4		M5		M6		M8
L			?s min.及?g max.
公称长度	min	max	?s min	?g max	?s min	?g max	?s min	?g max	?s min	?g max	?s min	?g max
5	4.76	5.24
6	5.76	6.24
8	7.71	8.29
10	9.71	10.29
12	11.65	12.35
16	15.65	16.35
20	19.58	20.42
25	24.58	25.42	4.5	7
30	29.58	30.42	9.5	12	6.5	10	4	8
35	34.5	35.5			11.5	15	9	13	6	11
40	39.5	40.5			16.5	20	14	18	11	16	5.75	12
45	44.5	45.5					19	23	16	21	10.75	17
50	49.5	50.5					24	28	21	26	15.75	22
55	54.4	55.6							26	31	20.75	27
60	59.4	60.6							31	36	25.75	32
65	64.4	65.6									30.75	37
70	69.4	70.6									35.75	42
80	79.4	80.6									45.75	52
90	89.3	90.7
100	99.3	100.7
110	109.3	110.7
120	119.3	120.7
130	129.2	130.8
140	139.2	140.8
150	149.2	150.8
160	159.2	160.8
180	179.2	180.8
200	199.05	200.95
220	219.05	220.95
240	239.05	240.95
260	258.95	261.05
280	278.95	281.05
300	298.95	301.05

螺纹的公称直径(d)			M10		M12		(M14)		M16		(M18)
L			?s min.及?g max.
公称长度	min	max	?s min	?g max	?s min	?g max	?s min	?g max	?s min	?g max	?s min	?g max
5	4.76	5.24
6	5.76	6.24
8	7.71	8.29
10	9.71	10.29
12	11.65	12.35
16	15.65	16.35
20	19.58	20.42
25	24.58	25.42
30	29.58	30.42
35	34.5	35.5
40	39.5	40.5
45	44.5	45.5	5.5	13
50	49.5	50.5	10.5	18
55	54.4	55.6	15.5	23	10.25	19
60	59.4	60.6	20.5	28	15.25	24	10	20
65	64.4	65.6	25.5	33	20.25	29	15	25	11	21	4.5	17
70	69.4	70.6	30.5	38	25.25	34	20	30	16	26	9.5	22
80	79.4	80.6	40.5	48	35.25	44	30	40	26	36	19.5	32
90	89.3	90.7	50.5	58	45.25	54	40	50	36	46	29.5	42
100	99.3	100.7	60.5	68	55.25	64	50	60	46	56	39.5	52
110	109.3	110.7			66.25	74	60	70	56	66	49.5	62
120	119.3	120.7			75.25	84	70	80	66	76	59.5	72
130	129.2	130.8					80	90	76	86	69.5	82
140	139.2	140.8					90	100	86	96	79.5	92
150	149.2	150.8							96	106	89.5	102
160	159.2	160.8							106	116	99.5	112
180	179.2	180.8									119.5	132
200	199.05	200.95
220	219.05	220.95
240	239.05	240.95
260	258.95	261.05
280	278.95	281.05
300	298.95	301.05

螺纹的公称直径(d)			M20		(M22)		M24		(M27)		M30
L			?s min.及?g max.
公称长度	min	max	?s min	?g max	?s min	?g max	?s min	?g max	?s min	?g max	?s min	?g max
5	4.76	5.24
6	5.76	6.24
8	7.71	8.29
10	9.71	10.29
12	11.65	12.35
16	15.65	16.35
20	19.58	20.42
25	24.58	25.42
30	29.58	30.42
35	34.5	35.5
40	39.5	40.5
45	44.5	45.5
50	49.5	50.5
55	54.4	55.6
60	59.4	60.6
65	64.4	65.6
70	69.4	70.6
80	79.4	80.6	15.5	28	11.5	24
90	89.3	90.7	25.5	38	21.5	34	15	30	9	24
100	99.3	100.7	35.5	48	31.5	44	25	40	19	34
110	109.3	110.7	45.5	58	41.5	54	35	50	29	44	20.5	38
120	119.3	120.7	55.5	68	51.5	64	45	60	39	54	30.5	48
130	129.2	130.8	65.5	78	61.5	74	55	70	49	64	40.5	58
140	139.2	140.8	75.5	88	71.5	84	65	80	59	74	50.5	68
150	149.2	150.8	85.5	98	81.5	94	75	90	69	84	60.5	78
160	159.2	160.8	95.5	108	91.5	104	85	100	79	94	70.5	88
180	179.2	180.8	115.5	128	111.5	124	105	120	99	114	90.5	108
200	199.05	200.95	135.5	148	131.5	144	125	140	119	134	110.5	128
220	219.05	220.95							139	154	130.5	148
240	239.05	240.95							159	174	150.5	168
260	258.95	261.05							179	194	170.5	188
280	278.95	281.05							199	214	190.5	208
300	298.95	301.05							219	234	210.5	228

参考：内六角螺栓的沉头孔及螺栓孔的尺寸

内六角螺丝

单位：mm

螺纹的公称直径 (d)	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
ds	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30
d?´	3.4	4.5	5.5	6.6	9	11	14	16	18	20	22	24	26	30	33
dk	5.5	7	8.5	10	13	16	18	21	24	27	30	33	36	40	45
D´	6.5	8	9.5	11	14	17.5	20	23	26	29	32	35	39	43	48
k	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30
H?´	2.7	3.6	4.6	5.5	7.4	9.2	11	12.8	14.5	16.5	18.5	20.5	22.5	25	28
H?´´	3.3	4.4	5.4	6.5	8.6	10.8	13	15.2	17.5	19.5	21.5	23.5	25.5	29	32
d2	2.6	3.4	4.3	5.1	6.9	8.6	10.4	12.2	14.2	15.7	17.7	19.7	21.2	24.2	26.7
