小螺丝钉头部形状大全

2017-06-10 17:37:22 www.specialscrewchina.com

对于五金螺丝厂而言,外螺纹的外径小于8mm的螺丝钉一般被称作为小螺丝钉,根据头部形状和头部尖端的不同而被分成不同的种类:下面Special Screw China螺丝厂家就来介绍介绍一下小螺丝钉的头部形状有哪些,

根据头部开关进行的分类 中, iso标准中有梯形,圆扁形、盘形、圆盘形四种,而JIS标准中除了这四种之外,还有圆弧形、圆柱形,圆形,平形和圆平形五种,实际流通中的螺丝钉头部形状除了上述这几咱基本形状之外,还有上部为圆弧的扁圆形,上半部分扁平,下半部分呈圆锥形的盘形,盘形的上面呈圆形的圆盘形,就像从球体上切下来的一部分那样的圆弧形,,头部呈梯形,但上半部分圆滑的圆柱形,等等,除此之外,头部形状为梯形,圆形,平行和圆平行的螺丝钉实际上并不多见。下面是螺丝头部形状:

扁圆形 平头沉头

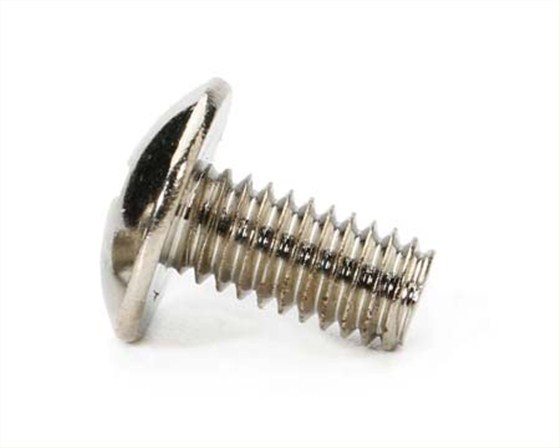

扁圆形螺丝
盘形螺丝
圆弧形 圆弧形

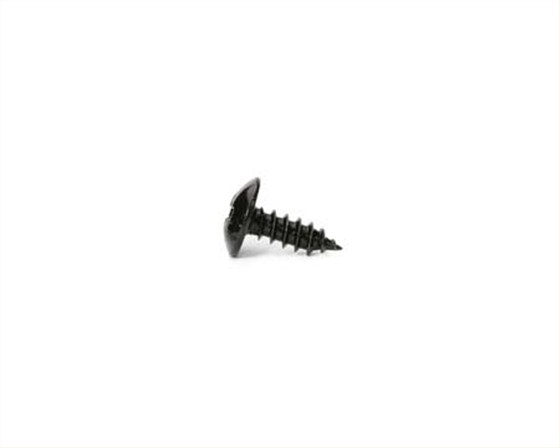

圆弧螺丝
圆弧螺丝
圆柱形 梯形

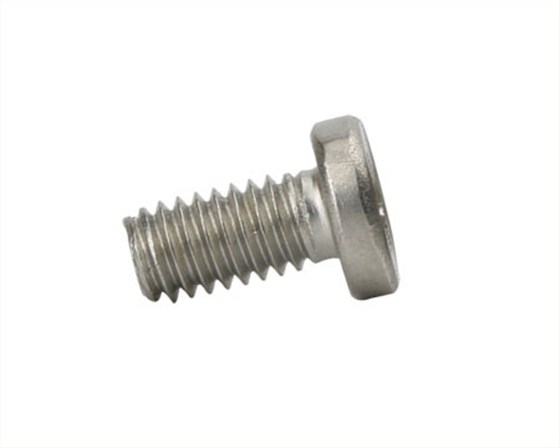

圆柱头螺丝
梯形螺丝

另外,螺丝钉长度的表示方法是螺纹的符号*公称直径,如M4*10, 具体可参照前几期我们有说过的螺丝尺寸的测量方法(http://www.specialscrewchina.com/Article/btgglszdccclff.html)。一般来说,螺丝钉的头部并不计算在螺丝钉的长度以内,但只有盘形头螺丝钉(沉头螺丝钉)例外,因为多数的盘形头螺丝钉在使用的时候 头部也会嵌入零部件当中,所以头部的长度也会计算在螺丝钉的总体长度以内,关于这一点非常容易混淆,所以大家一定要牢牢记住才行。
