英制自攻螺丝螺纹的精度等级

2018-09-25 19:52:43 www.specialscrewchina.com

螺丝定制案例自攻螺丝的螺纹是一种在固体表面或者内表面的截面上,有均匀螺旋线凸起的形状。螺纹又有外螺纹和内螺纹。两种不同的螺纹在精度等级上也有所不同。对于统一英制螺丝螺纹,外螺纹有三种螺纹等级:1A2A3A;外螺纹的三种等级是:1B2B3B, 全部都是间隙配合。等级数字越高,配合越紧。


十字盘头带介自攻螺丝

在英制自攻螺丝螺纹中,偏差仅规定1A2A级,3A级的偏差为零,而且1A2A级的等级偏差是相等的。等级数目越大公差越小。


1A1B级,非常松的公差等级,其适用于内外螺纹的允差配合。

2A2B级,是英制 系列机械紧固件规定最通用的螺纹公差等级。

3A3B级,旋合形成最紧的配合,适用于公差紧的紧固件,用于安全性的关键设计。

★对于外螺纹来说,1A2A级有一个配合公差,3A级没有。1A级公差比2A级公差大50%,比3A级大75%。对内螺纹来说,2B级公差比2A级公差大30%1B级比2B级大50%,比3B级大75%

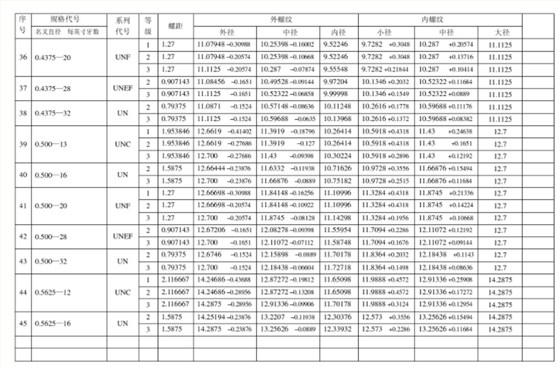

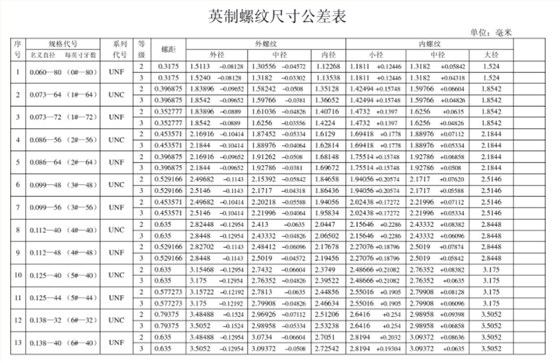

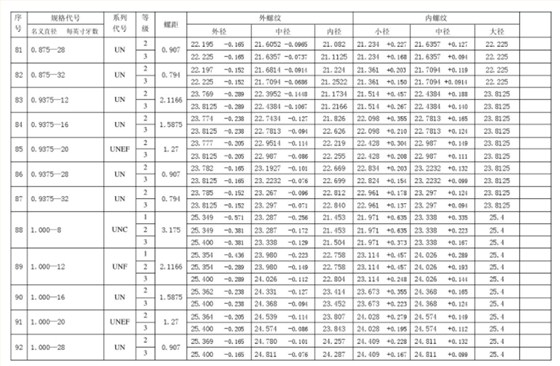

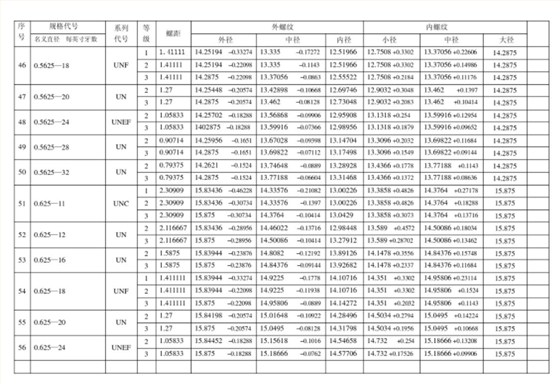

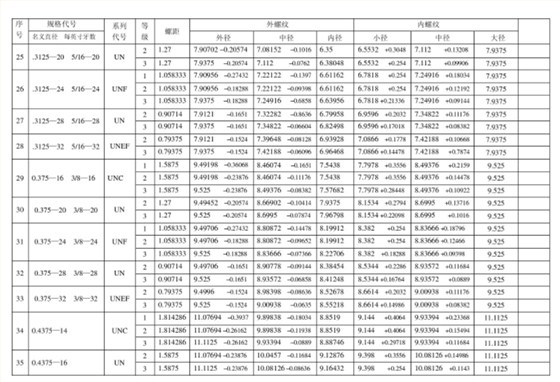

英制自攻螺丝螺纹的精度等级

英制自攻螺丝螺纹的精度等级

英制自攻螺丝螺纹的精度等级

英制自攻螺丝螺纹的精度等级


英制自攻螺丝螺纹的精度等级
