自攻自钻螺钉一般多用于铝板，木板，金属等工件上连接紧固用，对于标准的自攻自钻螺丝钉来说，自攻自钻螺丝钉每一个部位的尺寸都有严格的要求，今天我们就来说一下自攻自钻螺丝钉的外观长度要求：
1.自钻自攻螺丝的一般尺寸适用于BSD型和CSD型螺丝钉的头部形状，无螺纹杆部和螺钉长度尺寸及技术要求，应符合ASME B18.6.3对相应B型和C型自攻自钻螺钉所规定的尺寸和技术 要求，但标准中2~4条的规定除外。
2.头部形状。
所有铣削部自钻自攻螺钉，除沉头头型以外的头部下侧应按规定的尺寸倒角
3.不同轴度，
不同轴度定义为量表全部读数的一半
1.六角头和六角凸缘头不同轴度，六角头和六角凸缘头对螺钉轴心线的不同轴度应不超过螺钉公称直径的4%。
2.十字槽的不同轴度，十字槽螺钉的十字槽对螺钉轴线的不同轴度应不超过螺钉公称直径的4%。
自攻自钻螺钉的长度

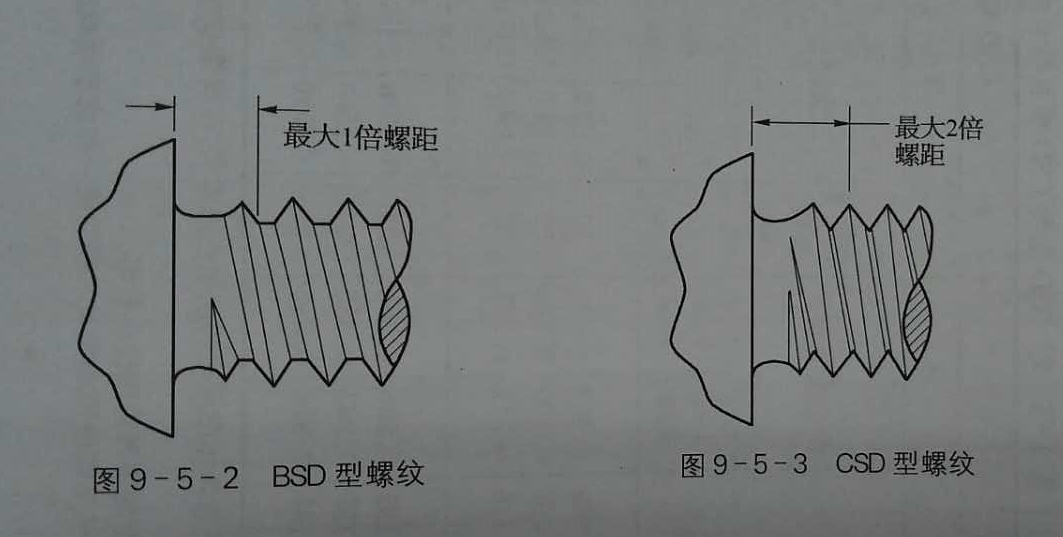

1.BSD型螺钉，公称长度＜1.5in的螺钉应为全螺纹螺钉，头下螺纹空白包括螺纹收尾在内，应不超过1倍螺距，并应尽可能接近头部，即距头下1倍螺距以外，螺纹小径必须在极限尺寸以内。
2.CSD型自攻自钻螺钉，公称长度＜1.5in的螺钉应为全螺纹螺钉，头下螺纹空白包括螺纹收尾在内，应不超过2倍螺距，并应尽可能接近头部，即距头下2倍速螺距以外，螺纹大径必须 在极限尺寸以内，公称长度＞1.5in的螺钉，完整螺纹长度应由客户确定 。

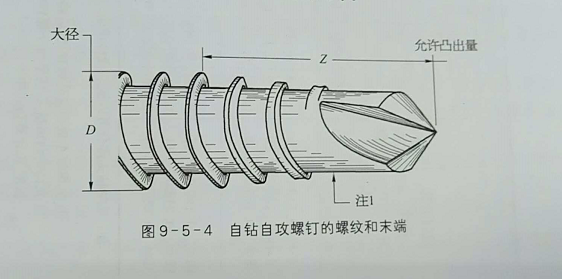

自攻自钻的螺纹和末端
螺纹和末端就下面图中规定的尺寸
